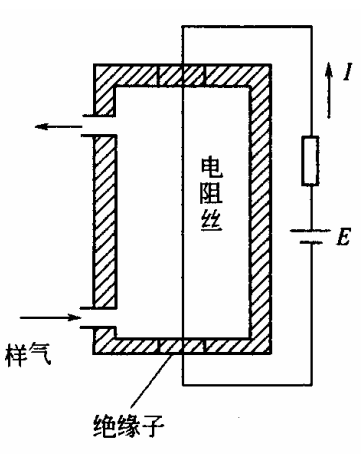

氫氣分析儀屬于熱導式氣體分析器由熱導檢測器和電路部分組成。熱導檢測器(習慣上稱為發送器)由熱導池和測量電橋構成，熱導池作為測量電橋的橋臂連接在橋路中，所以二者是密不可分的。電路部分包括穩壓電源、恒溫控制器、信號放大電路、線性化電路和輸出電路等。
熱絲材料多用鉑絲(或鉑銥絲)，鉑絲抗腐蝕能力較強，電阻溫度系數較大，而且穩定性高。鉑絲可以裸露，與樣氣直接接觸，以提高分析的響應速度。但鉑絲在還原性氣體中容易被侵蝕而變質，引起阻值的變化，在某些情況下還會起催化劑的作用，為此通常用玻璃膜覆蓋在鉑絲表面。
覆蓋玻璃膜的熱敏元件具有強抗蝕性(可測氯氣中的氫)和便于清洗的優點，但由于玻璃膜的存在，使氣體與鉑絲之間達到熱平衡的時間延遲了，所以其動態特性稍差。
制造熱導池體的材料多采用銅。為防止氣體的腐蝕作用，可在熱導池的內壁和氣路內鍍*層金或鎳，也可以用不銹鋼來制作。
上面介紹的屬于傳統的熱導檢測器，熱導池的內部容積是毫升*的，測量下限*般在100ppm數量*。
隨著傳感器技術的進步，目前新型的熱導式氣體分析器和熱導式氣相色譜儀中，已開始采用微型的熱導檢測器，其熱導池的容積是微升*的，熱敏元件也是微型的，從而大大提高了檢測的靈敏度，測量下限可達到10ppm數量*。

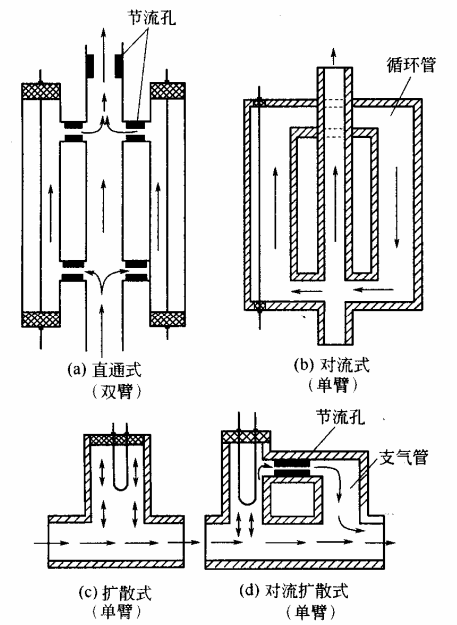

目前，直通式和對流式熱導池已不常采用。
在采用傳統檢測器的熱導分析器中，廣泛采用對流擴散式熱導池，而在采用微型檢測器的熱導分析器中，則多采用擴散式熱導池。
用途及應用范圍：
熱導式氣體分析器是測量(熱導率相差甚大的)兩種混合氣體中某*組分的有效方法。
主要用于測量H2，也常用于測量CO2、、SO2、、Ar的含量。使用范圍較為廣泛。下面列舉部分典型的應用場合。
氨廠合成氣中H2含量測量;
加氫裝置中H2純度測量;
爐窯燃燒煙道氣中CO2含量測量;
硫酸及磷肥生產流程中SO2含量測量;
空氣分離裝置中Ar含量測量;
電解水制氫、氧過程中純H2中O2和純O2中H2的測量;
氯氣生產流程中Cl2中H2的測量;
碳?xì)浠衔餁怏w中H2含量測量。
氫冷發電機組中H2、CO2含量的監測
純氣體生產中的監測，如N2中的He 、O2中的Ar等
