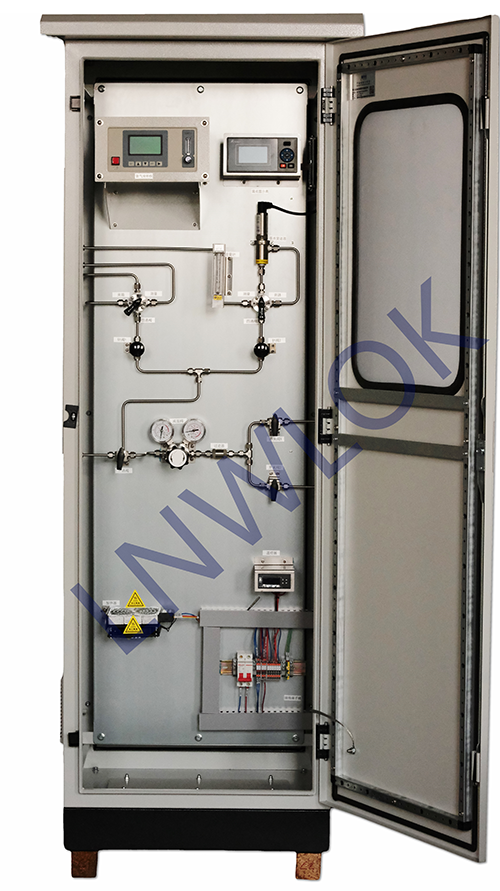

系統案例1
1.描述
Lnwlok分析儀氣路預處理系統用途：該套GAGPCS(氣體分析儀氣路預處理系統)用于微量氧分析儀和微量水分析儀測量。
2、樣品氣工況
背景氣：氮?dú)?/p>
樣氣壓力：6bar
信號輸出：4-20mA
現場供電：220V
分析儀測量原理：
微量氧分析儀：離子流氧分析儀
微量水分析儀：阻容法露點儀
3、GAGPCS氣路系統零配件清單
| 序號 | 型號 | 規格 | 品牌 | 庫存 |
| 1 | BU直通傳板卡套 | MS-BU-M6 | Lnwlok | 有 |
| 2 | UT三通卡套 | MS-UT-M6 | Lnwlok | 有 |
| 3 | 流量計 | 雙環 | 有 | |
| 4 | UC四通閥 | MS-UC-M6 | Lnwlok | 有 |
| 5 | NV針閥 | MS-NV-M6 | Lnwlok | 有 |
| 6 | 減壓閥 | Lnwlok | 有 | |
| 7 | UB球閥 | MS-UB-M6 | Lnwlok | 有 |
| 8 | LF過濾器 | MS-LF-M6 | Lnwlok | 有 |
| 9 | MC 卡套接頭 | MS-MC-M6 | Lnwlok | 有 |
4、生產情況
生產周期：20工作日
發貨日期：2024年8月

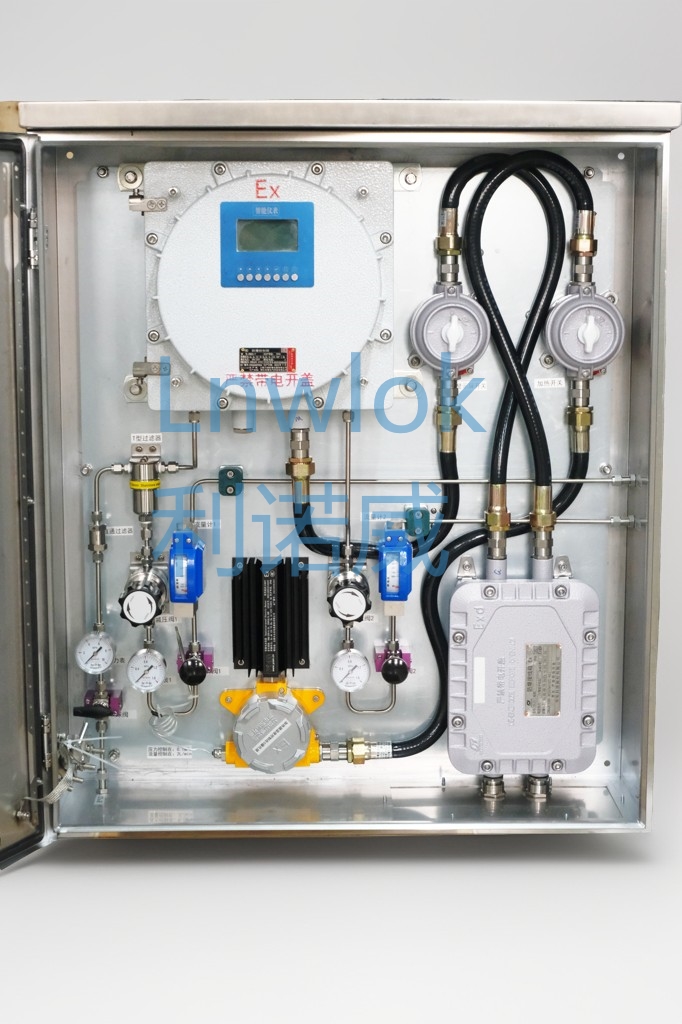

系統案例2
1、描述
Lnwlok分析儀氣路預處理系統用途：該套GAGPCS預處理系統用于天然氣水露點測量，可用于惡劣環境下-30℃溫度下天然氣水露點測量。
2、樣品氣工況
背景氣：天然氣
樣氣壓力：60bar
信號輸出：4-20mA;RS485
現場供電：220V
3、分析儀測量原理：
露點分析儀：阻容法
4、GAGPCS氣路系統零配件清單
| 序號 | 型號 | 規格 | 品牌 | 庫存 | 數量 |
| 1 | BU直通傳板卡套 | MS-BU-M6 | Lnwlok | 有 | 3 |
| 2 | 浮子流量計 | DK800 | 雙環 | 有 | 2 |
| 3 | NV針閥 | MS-NV-M6 | Lnwlok | 有 | 2 |
| 4 | 減壓閥 | RDA | Lnwlok | 有 | 2 |
| 5 | UB球閥 | MS-UB-M6 | Lnwlok | 有 | 1 |
| 6 | LF過濾器 | MS-LF-M6 | Lnwlok | 有 | 1 |
| 7 | MC接頭 | MS-MC-M6 | Lnwlok | 有 | 10 |
| 8 | 加熱器 | 220V;200W | 永安 | 訂貨 | 1 |
| 9 | 防爆開關 | BZM-C/16/B | 華榮 | 訂貨 | 2 |
| 10 | 防爆接線盒 | BXJ51-II L2R2 | 華榮 | 訂貨 | 1 |
5、生產情況
生產周期：20工作日
發貨日期：2024年

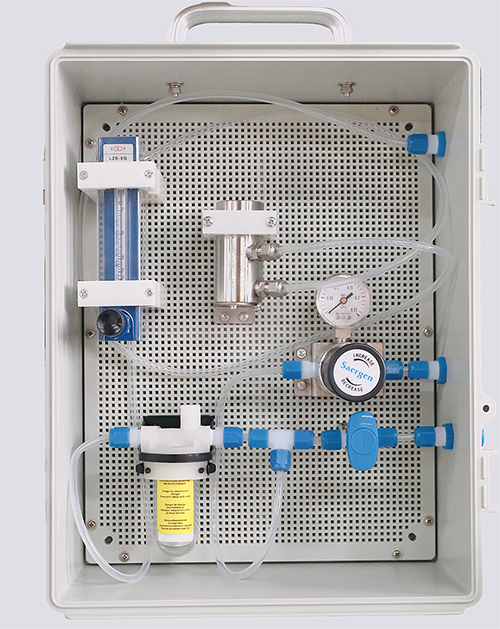

系統案例3
該套GAGPCS預處理系統用于氯氣中水份含量測量，整套系統耐氯氣腐蝕，采用PFA材質管閥件，用于德國CMC公司iTMA 210水分儀。
2.樣品氣工況
背景氣：氯氣
樣氣壓力：3bar
測量方式：便攜取樣測量
進 氣 口：1/4卡套
3.分析儀測量原理：
分析儀：五氧化二磷電解法
4.GAGPCS氣路系統零配件清單
| 序號 | 型號 | 規格 | 品牌 | 庫存 | 數量 |
| 1 | 直通傳板卡套 | PFA-420-61 | Swagelok | 有 | 3 |
| 2 | 旋塞閥 | PFA-43S4-PM | Swagelok | 有 | 1 |
| 3 | 三通接頭 | PFA-420-3 | Swagelok | 有 | 1 |
| 4 | 減壓閥 | SGR11L | Lnwlok | 有 | 1 |
| 5 | 過濾器 | 41502999 | BUEHLER | 有 | 1 |
| 6 | 氣室 | QS-HSHJ | Lnwlok | 有 | 1 |
| 7 | 接頭 | PFA-420-1-4 | Swagelok | 有 | 4 |
| 8 | 浮子流量計 | LZB-6Q | 雙環 | 有 | 1 |
| 9 | 儀表箱 | 利諾威 | 有 | 1 |
5.生產情況
生產周期：20工作日
發貨日期：2024年8月

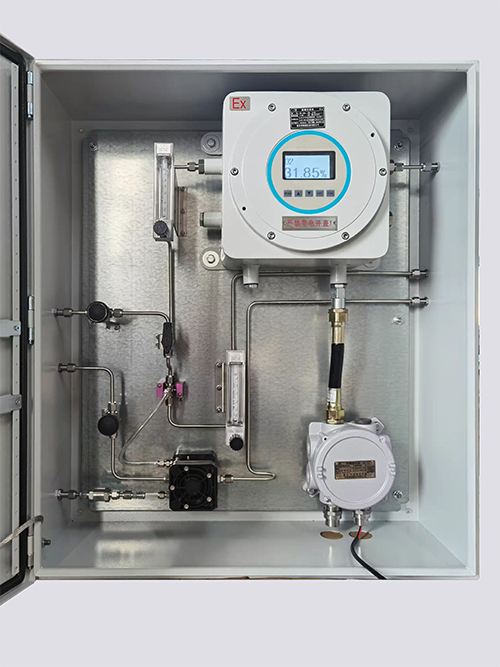

系統案例4
1、描述
該套GAGPCS預處理系統用于工藝裝置進氣總管氧含量檢測，配置氣動泵，流量計及相關管閥件，可用用于在負壓及微正壓條件下測量氧含量。
2.樣品氣工況
工藝氣體組分：甲醇?xì)怏w、烴類氣體
測量氣體：氧氣含量0-50%
壓力：1.35kPa
溫度：40℃
測量方式：在線測量
進 氣 口：8mm卡套
3.分析儀測量原理：
分析儀：燃料電池電化學法
4.GAGPCS氣路系統零配件清單
| 序號 | 型號 | 規格 | 品牌 | 庫存 | 數量 |
| 1 | 異徑傳板接頭 | MS-BFU-M6-M8 | Matlok | 有 | 6 |
| 2 | 傳板接頭 | MS-BU-M6 | Matlok | 有 | 3 |
| 3 | 針閥 | MS-NV-M6 | Matlok | 有 | 2 |
| 4 | 流量計 | DK800 | Matlok | 有 | 1 |
| 5 | 過濾器 | MS-LF-M6 | Matlok | 有 | 1 |
| 6 | 氣動抽氣泵 | PUMP-100 | 利諾威 | 有 | 1 |
| 7 | 三通閥 | MS-UB-M6-3 | Matlok | 有 | 1 |
| 8 | 接線盒 | BH-91 | 華榮 | 有 | 1 |
5.生產情況
生產周期：10工作日
發貨日期：2024年12月
